1. Lớp bảo vệ IP68. 2.Cấu trúc phối cảnh 3. Với các bánh răng hợp lý và đáng tin cậy hơn. 4. Hạ nhiệt động cơ.
| Số: | |
|---|---|

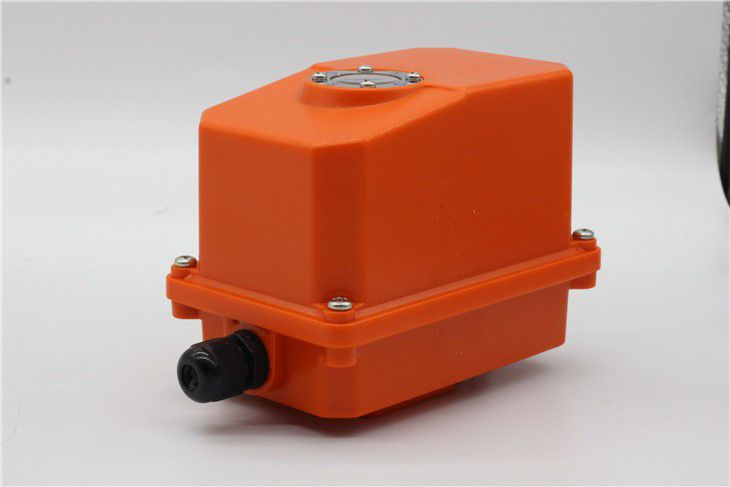

thiết bị truyền động van quý điện nhỏ
Mô hình | thiết bị truyền động | PTAT03 | Không. | thiết bị truyền động | PTAT | ||||||||||||||||||||||
động cơ | RL-03 | Thời gian làm việc | 15 giây | ||||||||||||||||||||||||
Tốc độ sản xuất | - / phút | Mức độ bảo vệ | địa chỉ IP67 | ||||||||||||||||||||||||
Quyền lực\Hiện hành | 20 W / 0.1A | đánh giá cách điện | |||||||||||||||||||||||||
□ Kiểm tra sê-ri thông minh theo Tiêu chuẩn GB/T28270-2012 Thiết bị điện van thông minh ☑ Loạt cơ sở kiểm tra theo tiêu chuẩn GB/T24923-2010 Điều kiện kỹ thuật của thiết bị van điện cơ bản □ Chống cháy nổ để kiểm tra hàng loạt theo Tiêu chuẩn GB/24922-2010 Điều kiện kỹ thuật thiết bị van điện chống cháy nổ | |||||||||||||||||||||||||||
Loại bật tắt thông thường | BẬT/TẮT | Đúng | Mô-men xoắn đầu ra | 30 N·M | |||||||||||||||||||||||
Loại thông minh | 4~20mA | ||||||||||||||||||||||||||
loạt cơ sở | AC 220V | Đúng | |||||||||||||||||||||||||
Các bài kiểm tra | Hồ sơ | Dây dẫn điện
|
Bánh xe tay với hướng trục đầu ra
| Người chỉ thị vị trí |
|
| |||||||||||||||||||||
khoang bên trong | Bề mặt |
| nối đất thiết bị | ||||||||||||||||||||||||
Kết quả | tốt | tốt | tốt | tốt | tốt | Đúng | tốt | tốt | ＞4mm | ＞6mm | TRÊN | MÀU ĐỎ | |||||||||||||||
TẮT | MÀU XANH LÁ | ||||||||||||||||||||||||||
Kiểm tra điện áp | điện xoay chiều 220V | điện xoay chiều 220V | |||||||||||||||||||||||||
Các bài kiểm tra | mở chỉ số | Lực đẩy mở tối đa N·M | Đóng chỉ báo | Lực đẩy đóng tối đa N·M | |||||||||||||||||||||||
bắt đầu mô-men xoắn | / | 31 | 32 | ||||||||||||||||||||||||
tối đa. mô-men xoắn | / | 36 | / | 36 | |||||||||||||||||||||||
định mức mô-men xoắn | / | 30 | / | 30 | |||||||||||||||||||||||
Vật liệu chống điện | ＞ 1MΩ | ||||||||||||||||||||||||||
kiểm tra gói | tốt | ||||||||||||||||||||||||||
người lắp ráp | G1 | thanh tra | QC03 | Được thông qua bởi | Lee | ||||||||||||||||||||||
thiết bị truyền động van quý điện nhỏ
Mô hình | thiết bị truyền động | PTAT03 | Không. | thiết bị truyền động | PTAT | ||||||||||||||||||||||
động cơ | RL-03 | Thời gian làm việc | 15 giây | ||||||||||||||||||||||||
Tốc độ sản xuất | - / phút | Mức độ bảo vệ | địa chỉ IP67 | ||||||||||||||||||||||||
Quyền lực\Hiện hành | 20 W / 0.1A | đánh giá cách điện | |||||||||||||||||||||||||
□ Kiểm tra sê-ri thông minh theo Tiêu chuẩn GB/T28270-2012 Thiết bị điện van thông minh ☑ Loạt cơ sở kiểm tra theo tiêu chuẩn GB/T24923-2010 Điều kiện kỹ thuật của thiết bị van điện cơ bản □ Chống cháy nổ để kiểm tra hàng loạt theo Tiêu chuẩn GB/24922-2010 Điều kiện kỹ thuật thiết bị van điện chống cháy nổ | |||||||||||||||||||||||||||
Loại bật tắt thông thường | BẬT/TẮT | Đúng | Mô-men xoắn đầu ra | 30 N·M | |||||||||||||||||||||||
Loại thông minh | 4~20mA | ||||||||||||||||||||||||||
loạt cơ sở | AC 220V | Đúng | |||||||||||||||||||||||||
Các bài kiểm tra | Hồ sơ | Dây dẫn điện
|
Bánh xe tay với hướng trục đầu ra
| Người chỉ thị vị trí |
|
| |||||||||||||||||||||
khoang bên trong | Bề mặt |
| nối đất thiết bị | ||||||||||||||||||||||||
Kết quả | tốt | tốt | tốt | tốt | tốt | Đúng | tốt | tốt | ＞4mm | ＞6mm | TRÊN | MÀU ĐỎ | |||||||||||||||
TẮT | MÀU XANH LÁ | ||||||||||||||||||||||||||
Kiểm tra điện áp | điện xoay chiều 220V | điện xoay chiều 220V | |||||||||||||||||||||||||
Các bài kiểm tra | mở chỉ số | Lực đẩy mở tối đa N·M | Đóng chỉ báo | Lực đẩy đóng tối đa N·M | |||||||||||||||||||||||
bắt đầu mô-men xoắn | / | 31 | 32 | ||||||||||||||||||||||||
tối đa. mô-men xoắn | / | 36 | / | 36 | |||||||||||||||||||||||
định mức mô-men xoắn | / | 30 | / | 30 | |||||||||||||||||||||||
Vật liệu chống điện | ＞ 1MΩ | ||||||||||||||||||||||||||
kiểm tra gói | tốt | ||||||||||||||||||||||||||
người lắp ráp | G1 | thanh tra | QC03 | Được thông qua bởi | Lee | ||||||||||||||||||||||
