Van cơ giới đóng vai trò trung tâm trong việc kiểm soát chất lỏng tự động bằng cách kết hợp thiết kế van cơ học với truyền động điện. Không giống như van thủ công, nó cho phép điều chỉnh chất lỏng hoặc khí một cách chính xác, có thể lặp lại và điều khiển từ xa, khiến nó không thể thiếu trong tự động hóa công nghiệp, dịch vụ xây dựng và hệ thống cơ sở hạ tầng. Khi tự động hóa tiếp tục mở rộng trên các lĩnh vực như hệ thống HVAC , quản lý nước và kiểm soát quy trình, việc hiểu cách hoạt động của van cơ giới và cách chọn van phù hợp trở nên cần thiết để đảm bảo độ tin cậy, an toàn và hiệu quả của hệ thống. Bài viết này tập trung vào hướng dẫn lựa chọn thực tế, sự khác biệt về chức năng và những cân nhắc trong thế giới thực hơn là các định nghĩa trừu tượng.
Van cơ giới là một van được vận hành bởi bộ truyền động điện , tự động mở, đóng hoặc điều chỉnh dòng chảy để đáp ứng với tín hiệu điều khiển. Bộ truyền động chuyển đổi năng lượng điện thành chuyển động cơ học, dẫn động thân van hoặc đĩa đến một vị trí cụ thể. Tùy thuộc vào thiết kế, van có thể hoạt động ở chế độ bật/tắt hoặc cung cấp khả năng điều khiển tỷ lệ để điều chỉnh lưu lượng chính xác.
Nguyên lý làm việc thường bao gồm động cơ, bộ truyền bánh răng, công tắc giới hạn và thân van. Khi tín hiệu điện áp như có Khi đạt đến vị trí đặt trước, các công tắc giới hạn sẽ dừng động cơ để tránh di chuyển quá mức. Một số thiết kế bao gồm cơ chế lò xo hồi vị buộc van vào vị trí 24v , động cơ sẽ quay, di chuyển phần tử van bên trong. Thường đóng hoặc thường mở khi mất điện, cải thiện độ an toàn của hệ thống.
Bởi vì van cơ giới không phụ thuộc vào áp suất không khí như van khí nén nên nó rất phù hợp với những môi trường không có hoặc không có khí nén. Hoạt động khép kín này khiến nó trở nên phổ biến trong việc kiểm soát nước , đường ống tự động và hệ thống phân tán yêu cầu truyền động điện đáng tin cậy.

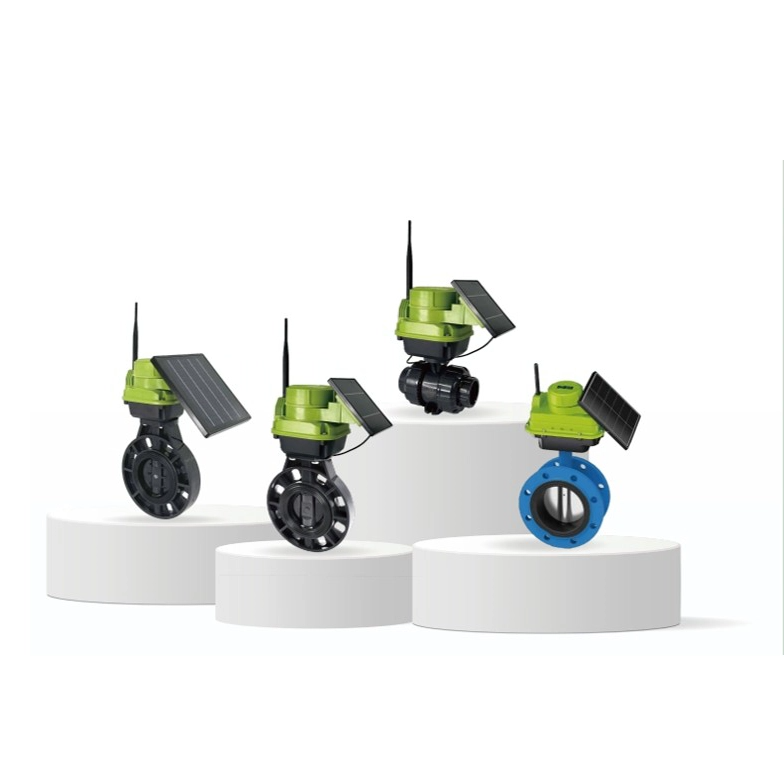

Có một số cấu hình phổ biến của van cơ giới , mỗi cấu hình được thiết kế để đáp ứng các yêu cầu điều khiển và dòng chảy khác nhau. Hiểu những khác biệt này là điều cần thiết khi lựa chọn một van phù hợp.

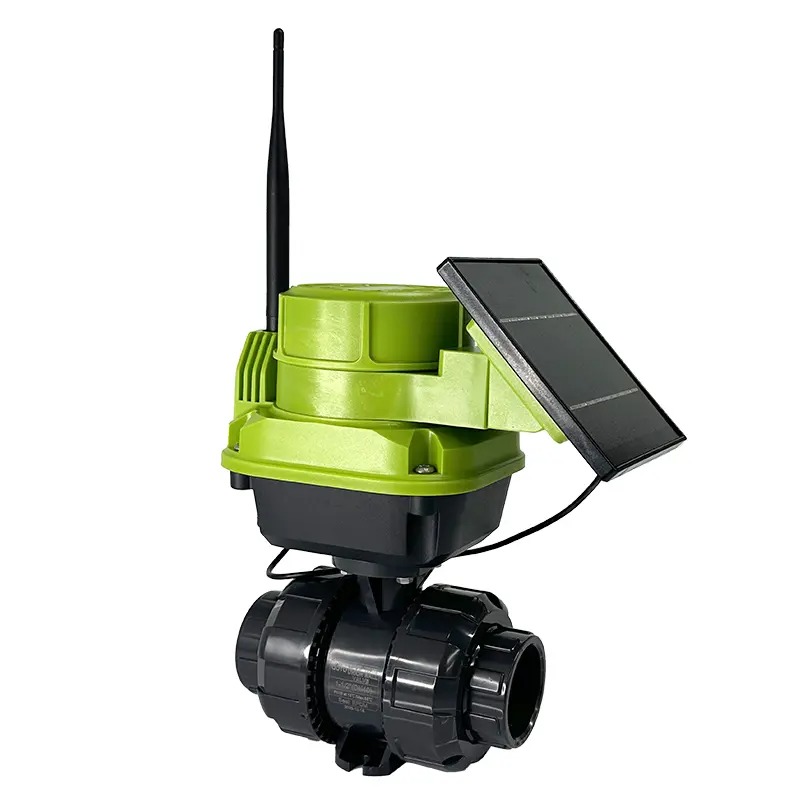

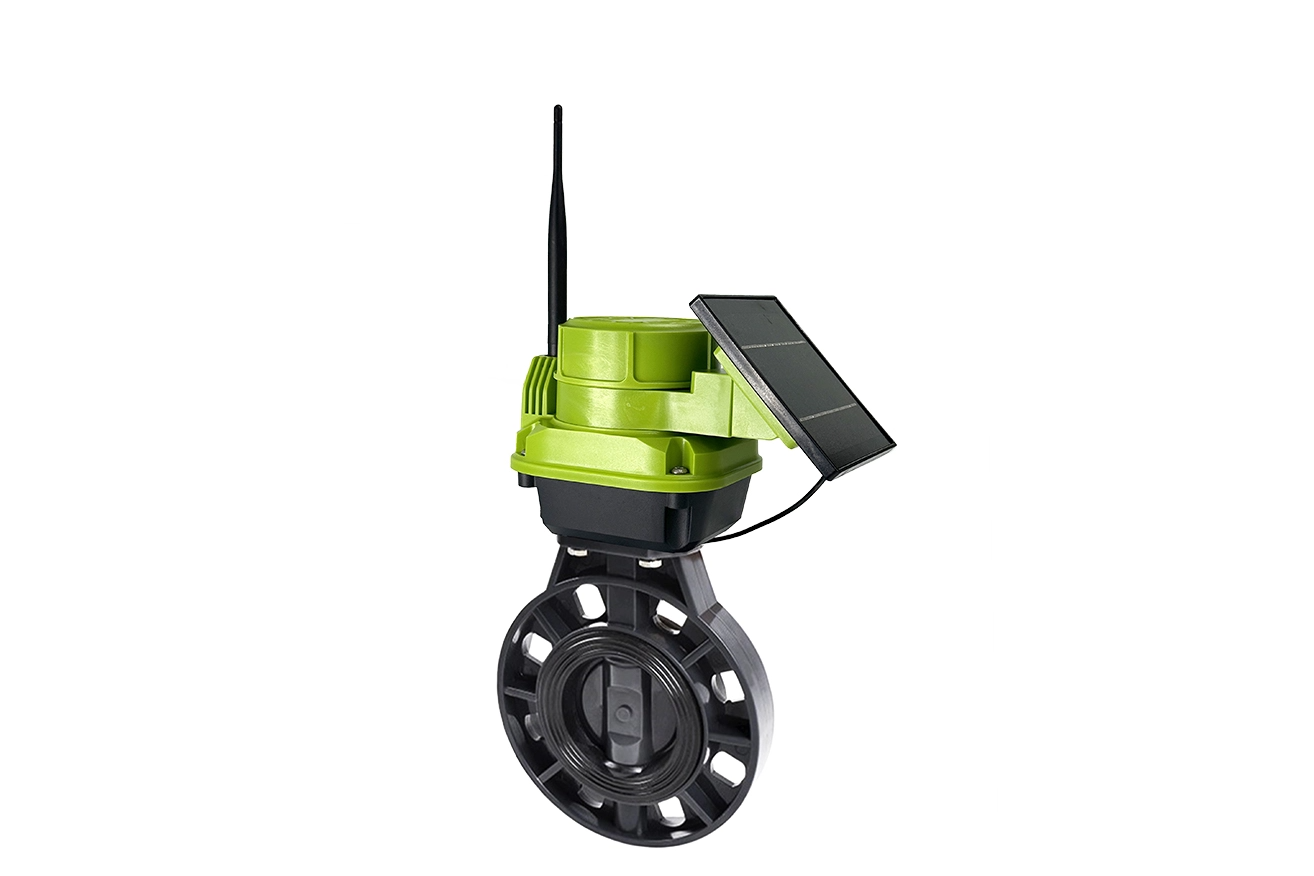

Van bi được sử dụng rộng rãi do khả năng ngắt chặt và cấu trúc đơn giản. Một van bi có động cơ quay một quả cầu hình cầu có lỗ khoan để cho phép hoặc chặn dòng chảy. Chúng phổ biến trong các hệ thống tưới tiêu và các ứng dụng kiểm soát nước nói chung . Van bướm, được xác định bằng đĩa quay, nhẹ hơn và nhỏ gọn hơn, khiến van có động cơ kiểu bướm trở nên lý tưởng cho các đường ống có đường kính lớn.
Van cơ giới 3 chiều được thiết kế để chuyển hướng hoặc trộn dòng chảy, thường được sử dụng trong các hệ thống HVAC để điều khiển các vòng làm nóng hoặc làm mát. Các van này cho phép đường dẫn dòng chảy phức tạp hơn so với van hai chiều tiêu chuẩn và rất quan trọng để quản lý nhiệt tiết kiệm năng lượng.
Hành vi kiểm soát cũng khác nhau. Van bật/tắt mở hoặc đóng hoàn toàn, trong khi van điều chỉnh điều chỉnh lưu lượng theo tỷ lệ. Việc chọn đúng loại phụ thuộc vào việc hệ thống yêu cầu cách ly đơn giản hay điều chỉnh lưu lượng chính xác.
Tính linh hoạt của van cơ giới cho phép nó được triển khai trong nhiều ngành công nghiệp nơi ưu tiên tự động hóa và độ tin cậy. Trong tự động hóa tòa nhà, hệ thống HVAC dựa vào các van cơ giới để điều chỉnh nước lạnh, nước nóng và hơi nước, đảm bảo nhiệt độ trong nhà ổn định và sử dụng năng lượng hiệu quả.
Trong nông nghiệp, van cơ giới dùng cho tưới tiêu cho phép phân phối nước theo lịch trình và điều khiển từ xa, giảm chất thải và chi phí lao động. Khả năng tích hợp với các cảm biến và bộ điều khiển hỗ trợ các chiến lược tưới tiêu thông minh dựa trên dữ liệu về độ ẩm của đất và thời tiết.
Kiểm soát quy trình công nghiệp cũng phụ thuộc nhiều vào van cơ giới để quản lý hóa chất, nước và khí. Van làm từ thép không gỉ đặc biệt có giá trị trong môi trường ăn mòn hoặc vệ sinh, chẳng hạn như chế biến thực phẩm và xử lý nước. Cơ sở hạ tầng thành phố sử dụng van cơ giới trong các trạm bơm và mạng lưới phân phối để cải thiện khả năng đáp ứng và giảm sự can thiệp thủ công.
Trên tất cả các ứng dụng này, lợi ích chung là kiểm soát luồng tự động, nhất quán giúp nâng cao hiệu quả vận hành và an toàn hệ thống.
Việc lựa chọn phù hợp van cơ giới đòi hỏi phải đánh giá có cấu trúc các yêu cầu của hệ thống thay vì tập trung vào một thông số duy nhất. Việc xem xét đầu tiên là loại phương tiện được kiểm soát. Nước sạch, hóa chất ăn mòn hoặc chất lỏng nhiệt độ cao đều yêu cầu các vật liệu van và công nghệ bịt kín khác nhau.
Phạm vi áp suất và nhiệt độ vận hành ảnh hưởng trực tiếp đến thiết kế thân van và yêu cầu mô-men xoắn của bộ truyền động. Kích thước nhỏ hơn của bộ truyền động có thể dẫn đến việc đóng không hoàn toàn, trong khi kích thước quá lớn sẽ làm tăng chi phí và tiêu thụ năng lượng. Điện áp điều khiển như 24v phải phù hợp với nguồn điện sẵn có và hệ thống điều khiển.
Hành vi không an toàn là một yếu tố quan trọng khác. Trong các ứng dụng mà sự an toàn được đặt lên hàng đầu, van cơ giới thường đóng sẽ đảm bảo dòng chảy dừng lại khi mất điện. Thời gian đáp ứng, chu kỳ làm việc và tuổi thọ sử dụng dự kiến cũng cần được đánh giá, đặc biệt là trong các hệ thống có hoạt động thường xuyên.
Cuối cùng, khả năng tương thích với các hệ thống điều khiển hiện có, bao gồm quản lý tòa nhà hoặc PLC công nghiệp, xác định mức độ dễ dàng tích hợp và bảo trì van theo thời gian.
Lựa chọn vật liệu ảnh hưởng đáng kể đến độ bền và sự phù hợp của van cơ giới . Van đồng thau có hiệu quả về mặt chi phí cho việc kiểm soát nước nói chung , trong khi van bằng thép không gỉ có khả năng chống ăn mòn và độ bền vượt trội cho các môi trường đòi hỏi khắt khe. Van nhựa có trọng lượng nhẹ và chịu được một số hóa chất nhưng có khả năng chịu nhiệt độ hạn chế.
Tùy chọn nguồn ảnh hưởng đến cả hiệu suất và phạm vi ứng dụng. Các thiết bị truyền áp thấp động điện như mẫu 24v rất phổ biến trong các hệ thống HVAC và tự động hóa tòa nhà do tính an toàn và khả năng tương thích với bảng điều khiển. Thiết bị truyền động điện áp cao hơn thường được sử dụng trong môi trường công nghiệp đòi hỏi phải chạy cáp dài hơn.
Bảng dưới đây tóm tắt các điểm so sánh chính:
| Lựa chọn Khía | cạnh Tùy chọn | chung Trường hợp sử dụng điển hình |
|---|---|---|
| Loại van | Bóng, bướm , 3 chiều | Cô lập, trộn lẫn, chuyển hướng |
| Vật liệu | Đồng thau, thép không gỉ , nhựa | Nước, chất lỏng ăn mòn |
| Cung cấp điện | Điện 24v , 110–230V | Xây dựng và hệ thống công nghiệp |
| Chế độ điều khiển | Bật/Tắt, điều chế | Điều khiển đơn giản và chính xác |
Hiểu được những sự cân bằng này giúp đảm bảo van cơ giới được chọn phù hợp với cả yêu cầu kỹ thuật và vận hành.
Việc lắp đặt đúng cách là rất quan trọng đối với hoạt động lâu dài của van cơ giới . Van phải được lắp đặt theo vạch đánh dấu hướng dòng chảy và phải có đủ không gian để tháo hoặc bảo dưỡng bộ truyền động. Định hướng không chính xác có thể dẫn đến mòn không đều hoặc hỏng vòng đệm.
Các kết nối điện phải tuân theo mã địa phương và đảm bảo cung cấp điện áp ổn định để tránh hư hỏng bộ truyền động. Trong các hệ thống HVAC , việc tích hợp với bộ điều khiển và cảm biến phải được kiểm tra kỹ lưỡng để xác nhận phản hồi chính xác đối với các tín hiệu điều khiển.
Yêu cầu bảo trì khác nhau tùy theo loại van và ứng dụng. Trong khi nhiều van cơ giới được thiết kế để bảo trì tối thiểu, việc kiểm tra định kỳ các vòng đệm, hệ thống dây điện và chuyển động của bộ truyền động giúp ngăn ngừa những hỏng hóc không mong muốn. Trong hệ thống nước, sự tích tụ trầm tích có thể ảnh hưởng đến hiệu suất, khiến việc lọc và kiểm tra thường xuyên trở nên quan trọng.
Việc xem xét các yếu tố này trong quá trình lựa chọn giúp giảm thời gian ngừng hoạt động và kéo dài tuổi thọ hoạt động của van cơ giới.
Ưu điểm chính của van cơ giới là tự động hóa. Hoạt động từ xa, hiệu suất ổn định và tích hợp dễ dàng với hệ thống điều khiển cải thiện đáng kể hiệu quả so với van thủ công. Tiết kiệm năng lượng trong hệ thống HVAC và bảo tồn nước để tưới tiêu là những lợi ích hữu hình.
Tuy nhiên, những hạn chế cũng tồn tại. Van cơ giới phụ thuộc vào nguồn điện, khiến chúng dễ bị tổn thương khi mất điện trừ khi sử dụng thiết kế an toàn. Chi phí ban đầu cao hơn van thủ công và việc lựa chọn không đúng cách có thể dẫn đến sử dụng quá mức hoặc mài mòn sớm.
Việc cân bằng những ưu điểm và hạn chế này đòi hỏi sự hiểu biết rõ ràng về các ưu tiên của hệ thống, điều kiện vận hành và kỳ vọng bảo trì dài hạn.
Van cơ giới là thành phần nền tảng trong hệ thống kiểm soát chất lỏng tự động hiện đại, mang lại độ chính xác, độ tin cậy và hiệu quả vận hành. Việc chọn một loại phù hợp không chỉ bao gồm việc xác định loại van; nó đòi hỏi phải xem xét cẩn thận các nhu cầu ứng dụng, vật liệu, nguồn điện, hành vi điều khiển và điều kiện lắp đặt. Bằng cách điều chỉnh các yếu tố này phù hợp với mục tiêu của hệ thống, người dùng có thể đạt được các giải pháp kiểm soát dòng chảy an toàn, hiệu quả và bền vững nhằm hỗ trợ các mục tiêu tự động hóa dài hạn.
1.Sự khác biệt chính giữa van cơ giới và van điện từ là gì?
Van cơ giới sử dụng động cơ và bánh răng để điều khiển chuyển động, làm cho nó phù hợp với kích thước lớn hơn và chu kỳ làm việc dài hơn, trong khi van điện từ dựa vào lực điện từ và thường bị giới hạn ở các ứng dụng nhỏ hơn.
2. Van cơ giới thường đóng có an toàn hơn không?
Trong nhiều trường hợp, có. Thiết kế thường đóng đảm bảo dòng chảy tự động dừng khi mất điện, điều này rất quan trọng trong hệ thống nước và sưởi ấm.
3.Có thể sử dụng van cơ giới cho cả điều khiển bật/tắt và điều chỉnh không?
Có, tùy thuộc vào bộ truyền động và tín hiệu điều khiển, van cơ giới có thể cung cấp thao tác bật/tắt đơn giản hoặc điều khiển điều biến chính xác.
4.Tại sao 24v thường được sử dụng trong các hệ thống HVAC Điều khiển ?
24v điện áp thấp an toàn hơn, dễ tích hợp hơn với các hệ thống tự động hóa tòa nhà và được tiêu chuẩn hóa rộng rãi trong các ứng dụng HVAC.
5. Thép không gỉ có luôn là sự lựa chọn vật liệu tốt nhất không?
Không phải lúc nào cũng vậy. Thép không gỉ mang lại độ bền và khả năng chống ăn mòn tuyệt vời, nhưng đồng thau hoặc nhựa có thể tiết kiệm chi phí hơn cho nước sạch hoặc các ứng dụng có nhu cầu thấp.
